目前斷路器在正常使用期間，維護量很少，尤其是SF6斷路器、真空斷路器等，基本上屬于免維護型，本體和液壓機構不解體。但現場還是需要按《規程》定期維護。每5年進行操作試驗就是其中維護內容，測量分合閘時間和分合閘不同步程度等。
    一、動作時間定義
    1.固有分閘時間。它是由發布分閘命令（指分閘回路接通）起到滅弧觸頭剛分離的一段時間。
    2.合閘時間。它是由發布合閘命令（指合閘回路接通）起到最后一相的主滅弧觸頭剛接觸為止的一段時間。
    3.分閘和合閘同步差。它是指分閘或合閘時三相之差。
    二、時間測量方法
    1.用電秒表測量法或周波計數器測量法測量分合閘時間，測量接線圖如圖1-1所示。

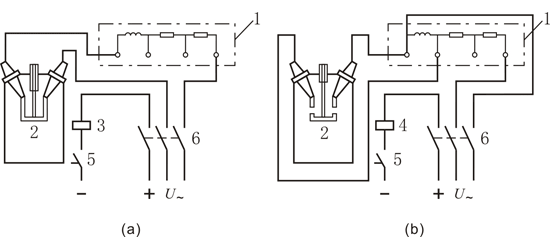

圖1-1所示 斷路器分、合閘時間測量原理接線圖
(a)分閘時間測量；(b)合閘時間測量
1-電秒表；2-開關觸頭；3-分閘繞組；4-合閘繞組；5-開關；電源開關

 圖1-1(a)中，先合開關5.然后合電源開關6，電秒表1和分閘繞組3的電路同時接通，電秒表1開始計時；而同時分閘繞組起動斷路器分閘，而開關觸頭2分開，電秒表因電源停電而停止計時，此時電秒表記錄的時間即為斷路器的固分時間。如圖1-2(b)所示，先合開關5，后合開關6，此時合閘繞組4和電秒表1同時接通，電秒表開始計時，當斷路器的動觸頭接通時，電秒表停止計時，此時電秒表記錄的時間為斷路器的合閘時間。
    電秒表雖然簡單，但因受電秒表本身的啟動時間和電源開關不同步等給測量帶來誤差，使分散性較大，應該至少測3次，取其平均值。但沒有更先進的測量?jī)x器時，測量比較簡單。
    2.三相同步差的測量方法。
    (1)可人工慢分、慢合開關，可用各相行程的差值近似估算斷路器動作的同步差，接線圖如1-2所示。

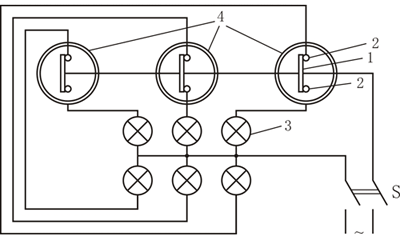

圖1-2 用燈亮法測量斷路器的同步差接線圖
1-斷路器動觸頭；2-斷路器靜觸頭；3-燈泡；4-斷路器

 燈泡3與斷路器4的動、靜觸頭串聯，合上電源開關S，觀看慢分、慢合過程中燈泡亮暗先后次序，也就是各相動靜觸頭接觸或分離的先后次序，用直尺量各相的行程差，以此來大概估算三相動作的同步差。
    (2)對于快速斷路器，應采用示波器錄波或數字式毫秒表測量同步差，可得到準確結果。測量接線圖如圖1-4和1-5所示。目前使用的光線示波器，也不用沖洗膠卷，直接在感光線上用日光燈或太陽光照射即可，非常方便。
    用示波圖可以計算分合閘和不同時期。如時間t_ab,為ab段所跨越的時標周波數乘以時標的周期T。時標頻率f=1000Hz,則周期T=1/f=1（ms），即t_ab=nT(ms).其中，n為ab段所跨越的時標周波數。
    三相斷路器也可以按圖1-3接線進行測量。這樣二次錄波，就可以把分合閘和同步差測量出來。

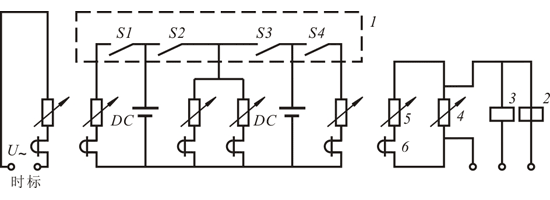

圖1-3 用電磁示波器測量斷路器動作時間原理接線圖
1-斷路器；2-分閘繞組；3-合閘繞組；4-分流器；5-分壓器；
6-示波器振子；S1～S4-斷口；DC-電池

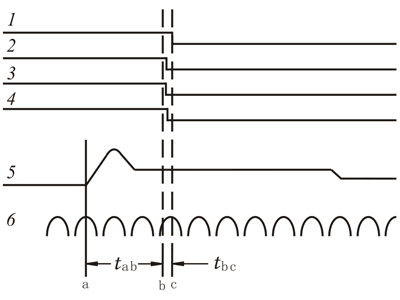

圖1-4 斷路器分閘錄波圖
1～4-斷口的波形；5-分閘電流線；6-時標；tab-分閘時間；t_bc-分閘同步差

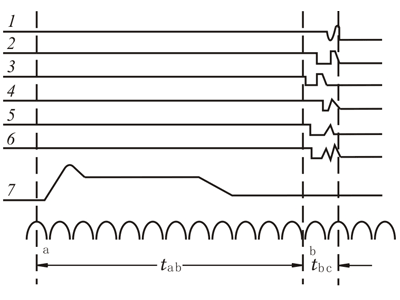

圖1-5 斷路器合閘錄波圖
1～6-斷口的波形；7-合閘電流線；t_ab+t_bc-合閘時間；t_bc-合閘同步差。

 3.專門斷路器動特性測試儀測量。
    目前，由于科技的發展，對斷路器特征測量制造出多種型號的整套測量?jī)x器，不但使用方便，而且測量數據準確；一臺開關動特性測試儀，可以測量各種參數。如GKC-802斷路器動作特性測試儀，適合各種斷路器測量分、合閘時間、同期性；合分閘瞬時、平均及最大速度，以及升距、超距等；還能測量彈跳時間、次數及彈跳最大幅度等。
