斷路器的速度，現場一般需要測量，如果斷路器特性有了問題或者檢修后，必須進行速度測量，下面以LW6系列SF₆高壓斷路器速度測量為例，介紹斷路器速度測量方法。
    一、測速裝置的安裝
    安裝示意圖如圖1-1所示。測速裝置5與連接座1用M10×28六角螺栓2、墊圈3和彈墊4緊固好，調速工具與接頭6連接；觸頭5應與滑線電阻接觸好；把測速工具的三根引線（兩紅線接線柱為滑線電阻兩端引線，黑色接線柱為滑動觸頭引線），接至測速示波器。

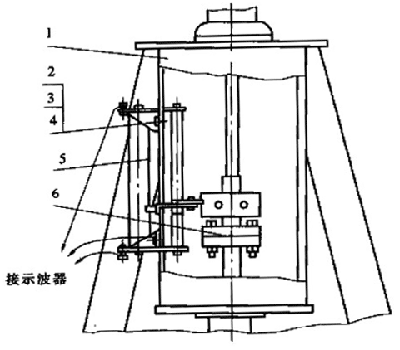

圖1-1 測速裝置安裝示意圖
1—連接座；2—六角螺栓；3—墊圈；
4—彈墊；5—測速裝置；6—接頭

 二、測速方法
    1.測速接線
    測速接線圖如圖1-2所示。由于斷路器工作缸活塞桿和觸頭動作行程比例為1：1，因此，可以直接將開關動作觸頭的行程與時間的曲線繪制在示波圖上。圖9-4中直流電源可用干電池串聯成9～13V電壓；R為測速電阻，為繞線電阻，阻值為1250Ω左右；輸出端電阻R_f為8～10KΩ，R_f滿足大于R；振子為FC型400號為宜。

圖1-2 速度測量接線示意圖

 2.速度的測量
    (1)定義
    剛 分 點：電路起在分閘時從開始運動到運動至43mm時的位置。
    剛 合 點：斷路器在合閘時從開始運動到運動至107mm時的位置。
    分閘速度：從剛分點到剛分點后72mm處，這段運動的平均速度。
    合閘速度：從剛合點至剛合點前36mm處，這段運動的平均速度。
    (2)計算平均速度
    用示波器記錄的速度曲線如圖1-3所示。根據觸頭行程1500mm，再結合示波速度曲線圖中的實際高度，求出兩者比例。然后由該比例找出各特征點（剛分點和剛合點），作一個直角三角形，計算出分閘和合閘的平均速度V＝S／t。

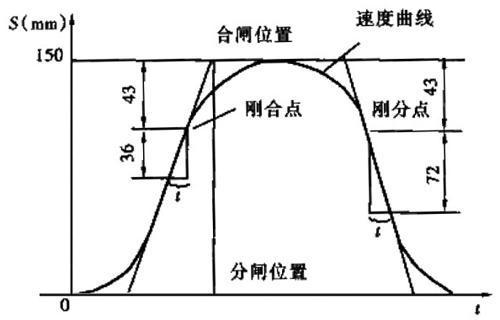

圖1-3 速度曲線示意圖

 三、測量速度時注意事項
    1.測速必須在額定操作電壓、氣壓和油壓下進行。
    2.測速必須在開關同步合格后進行。每臺三相只測一相即可。
    3.目前已有多功能開關特性測試儀，如我公司研發的GKC-H高壓開關動特性測試儀，儀器內置隔離型可調直流電源及開關操作命令模擬控制模塊，試驗時可通過內附直流電源直接控制開關分、合閘、重合閘操作，具有自動或手動進行動作電壓試驗功能。本儀器可進行各種類型（多油，少油，SF，真空等）和廠家（進口，國產）的高壓開關有關機械特性參數（時間、速度、同期、行程、彈跳、線圈電流等）測試與特性分析。
